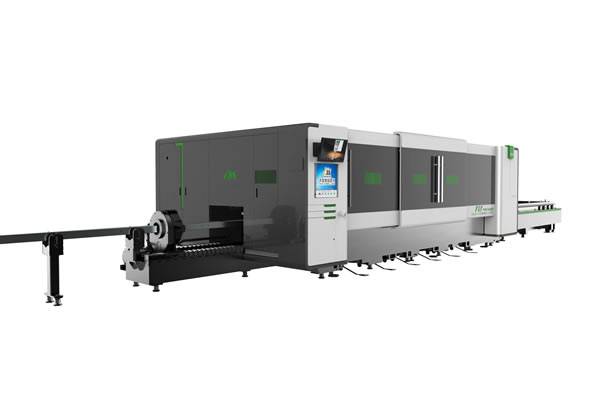

Pro시리즈 파이버 레이저 커팅기, FLY Pro4020/6020

Pro시리즈 파이버 레이저 커팅기, FLY Pro4020/6020

적용 재료
탄소강,스테인리스강,알루미늄 합금,황동 및 기타 다양한 금속재료

파라미터

작업공간	40002000mm/60002000mm	기계 중량	8t/10t
레이저 파워	1000/1500/2000/3000/4000/6000W	튜브 가공 적용범위	절단 면 원 직경≤160mm
X-축 스트로크	4010mm/6010mm	최대튜브 가공공품 중량	100kg
Y-축 스트로크	2050mm	X1-축 스트로크 (회전 테이블 스트로크)	1500mm
Z-축 스트로크	300mm	X1-축 최대속도	80m/min
X-/Y-축 위치변경 정밀도	±0.03mm/m	A-축 최대속도	100rpm
X-/Y-축 최대 연결속도	140 m/min	A/B축 위치변경 정확도	±10mm
최대 위치 가속도	1.4g	전체 사이즈 (괄호 안에 절삭 튜브 포함안됨)	13m3.6m2.05m (11m3.6m2.05m) 17.5m3.6m2.05m (15m3.6m2.05m)

레이저 가공 실례 :

특징
1. 레이저 커팅기 전용 테이블을 선택하여 판과 튜브를 수시로 전환가능하며 정면도킹하여 측면에서 조작하는 접근성이 우수하다.
2. 절관기 가공점은 안전보호 케이스의 내부에 설치되어 작업자의 안전을 보호할수 있다.
3. 커팅기는 한번에 1.5m인 재료를 넣어 절단이 완료된후 순차적으로 가공 재료를 넣는다.보통 6m이상의 원자료 튜브를 절단 가공할수 있다.
4. 다양한 걸림조로 다양한 형재 절단가공을 실현한다.예를 들면 각진 강,구강,”I”형 강
5. 설비는 용문구조로 선반대 고강도로 용접하여 전체적인 응력 제거 처리로 강성이 뛰여나고 형태가 작다.
6. 고정밀도 서보 모터 구동 시스템과 고정밀 전동 시스템이 결합되여 설치 정확도가 높고 토크가 크며 전동오차가 적을 뿐만 아니라 동적 성능이 뛰여나다.
7. 공정 데이터베이스가 배치되어 조작이 간단하고 지능화적이다.
8. 외부 보호 장치는 안전 인터록 설계로 안전성이 높아 안심하게 사용할수 있다.
