HyTube파이버 레이저 커팅기

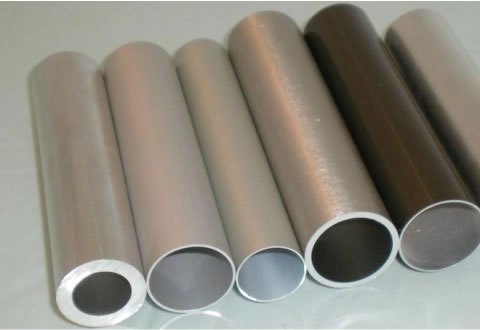

적용 재료
탄소강 튜브,알우미늄 합금 튜브,스테인리스강 튜브,티타늄 튜브

파라미터:

모델 9532 6522 6532
작업공간(길이*튜브 직경) 9500mm×φ20-310mm,
9500mm×□20-220mm
6500mm×φ20-210mm,
6500mm×□20-150mm
6500mm×φ20-310mm,
6500mm×□20-220mm
외접원이≤210인 기타 튜브 형 외접원이≤φ310인 기타 튜브 형
Z축 스트로크 200mm 150mm 200mm
X 축 스트로크 330mm
Y축 스트로크 10050mm 7050mm 7050mm
A/B축 스트로크 무한 회전
X/Y축 위치 정밀도 ±0.05mm/1000mm
X/Y축 위치 정밀도 ±0.03mm
A/B축 위치 정밀도 ±30"
A/B축 위치변경 정밀도 ±10"
X/Y 축 최대 포지셔닝 속도 100m/min
A 축 최대 포지셔닝 속도 70rpm
재료 전달 길이 2500-6500mm (길이 자동장치 있음)
재료 넣는 길이 0-3000mm
공구 중량 10000kg 7500kg 7500kg
하나의 집게로 집는 력 175Kg 145Kg 145Kg
기계 사이즈(길이*너비*높이) 12m*4.3m*2.8m
상수/ 정격 전원/ 전압 주파수 3/380V/50Hz
전원공급 IP정격 IP54

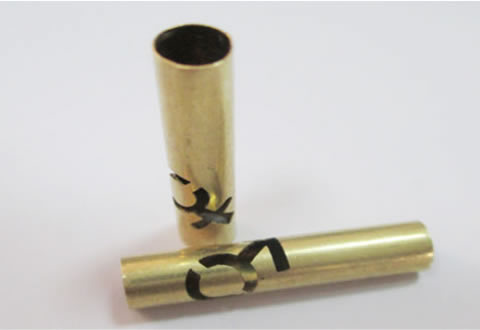

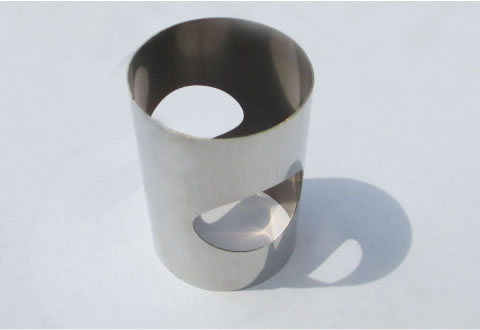

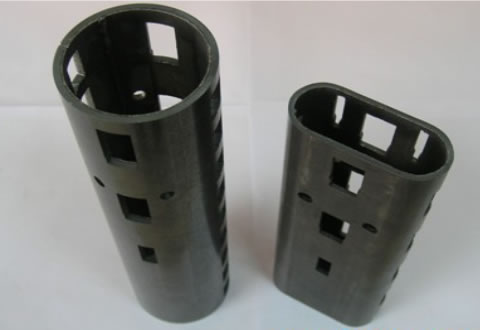

레이저 가공 실례 :

특징:
1. Windows의 PA수치제어시스템을 사용하여 레이저 커팅기 전용플랫폼으로 레이저 커팅 기능 모듈이 집중되어 기능이 강하고 조작이 편리하다.
2. 프로페셔널 튜브 커팅 소포트웨어는 수자 제어 튜브 커팅기의 핵심기술로 원료를 크게 절약하고 높은 절단 효율을 보장하며”전체 절단,고효율 절단”을 달성한다.
3. 캐패시턴스 파이버 레이저 커팅헤드는 반응이 민첩하고 감지 정밀도가 높으며 신뢰성과 안정성이 뛰여나다.
4. 특수 플로팅 튜브 지지 장치는 로드 또는 회전 시 튜브 표면에 지속적으로 접촉한다. 지지력은 튜브의 사양에 따라 설정하여 낙하를 방지하고 축 스윙을 감소시키며 절삭 정밀도를 향상시킨다.
5. 자동화 번들 로딩으로 인건비를 절감하고 가공 효율성을 높인다.
6. 튜브 섹션 자동 식별 시스템은 혼합 튜브 로딩, 튜브 유형 자동 프롬프트, 자동 기술 데이터베이스 검색 및 처리 절차를 자동으로 제안할 수 있다.
7. 완전한 커터 공정 파라미터와 인정화된 파라미터 인터페이스는 튜브 유형에 따라 “원 버튼식 설정”가공 공정을 실현할뿐 만 아니라 인터페이스에서 레이저 커팅 공정 파라미터를 실시간으로 수정할수 있다.
8. 고정밀도의 서보 비례 밸브로 절단 보조 가스의 기압과 선반의 클램프 크기를 정확하게 제어하여 최적의 커팅 효과를 달성한다.
9. 튜브 직선 위치속도는 최대 100m/min이고 회전 위치 속도는 최대 120m/min에 달한다.
