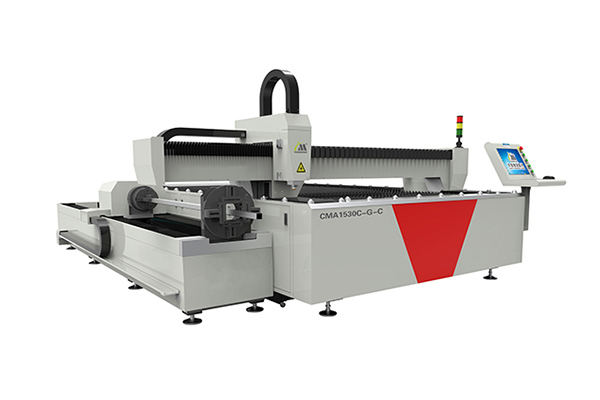

3000 × 1500 mm 플레이트 및 튜브 파이버 레이저 커터, CMA 1530C-G-C 레이저 커팅 시스템
3000 × 1500 mm 플레이트 및 튜브 파이버 레이저 커터, CMA 1530C-G-C 레이저 커팅 시스템
적용 재료 CMA1530C-G-C는 다음과 같은 카본 스틸, 스테인리스 스틸, 알루미늄 합금, 티타늄 합금, 아연 도금 시트, 알루미늄 코팅 아연 플레이트, 황동, 적색 구리 등 신속한 커팅 금속 재료에 적용 할 수 있습니다.
커팅 범위
3000mm×1500mm
위치 정확도
±0.15mm/1000mm
튜브의 최대 길이(옵션)
3000mm or 6000mm
위치 변경 정확도
±0.1mm/1000mm
튜브의 한계(맞춤형)
원형 튜브: ф20mm~ф150mm; 사각 튜브: 20mm~100mm
지원되는 그래픽형식
PLT, DXF, AI, CAD, etc.
레이저 발전기
파이버 레이저
사용 환경
Humidity≤ 80% 응결되지 않음, 0-45℃
파워(옵션)
500W～1000W
전체 파워
10KW
전송 시스템
더블 서보 모터 & 갠트리 & 랙 & 피니언
전원 공급 장치
3단계 380V/50Hz
파이프 커팅 시스템 (옵션)
Yes
총 무게
6000Kg
최대 속도
60m/min
외형 치수
4350mmx3200mmx1740mm
최대 가속 속도
0.6G
(3m 파이프 커터 포함)
7650mmx3200mmx1740mm

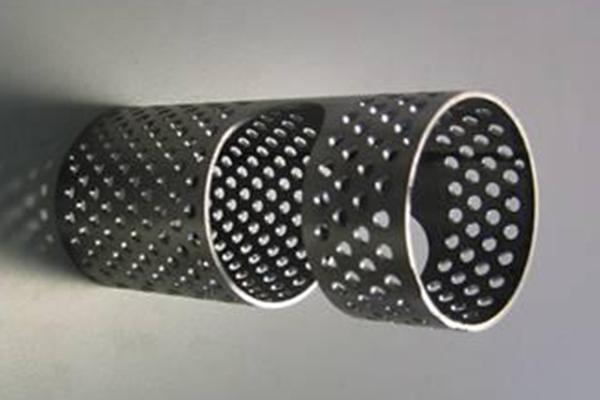

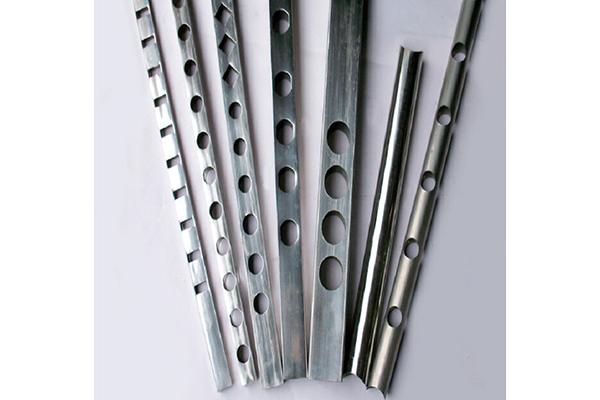

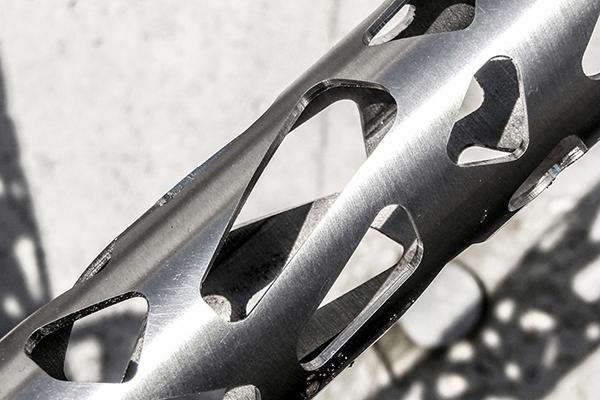

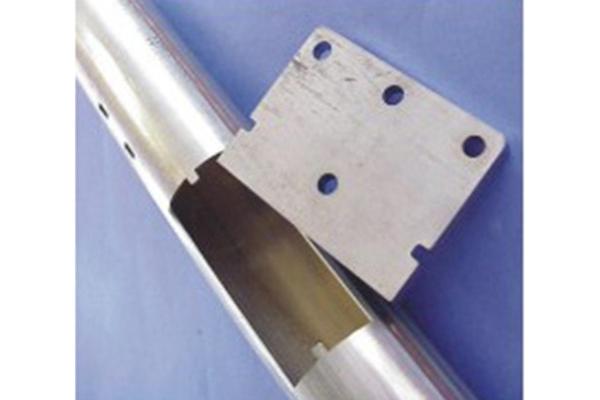

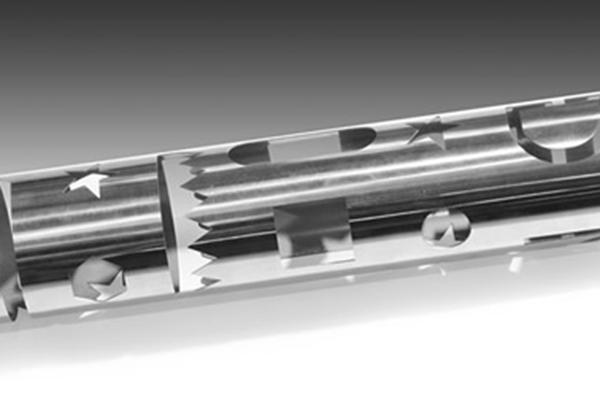

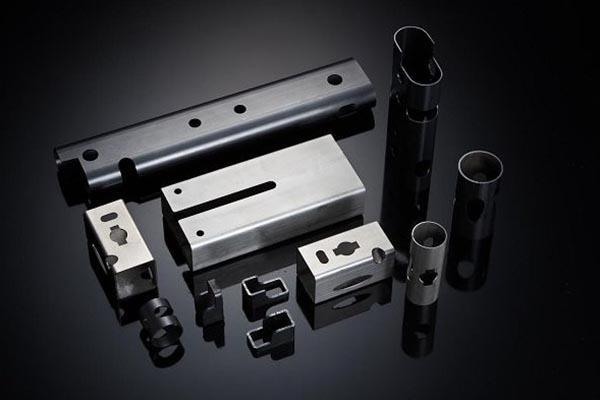

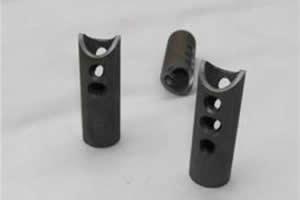

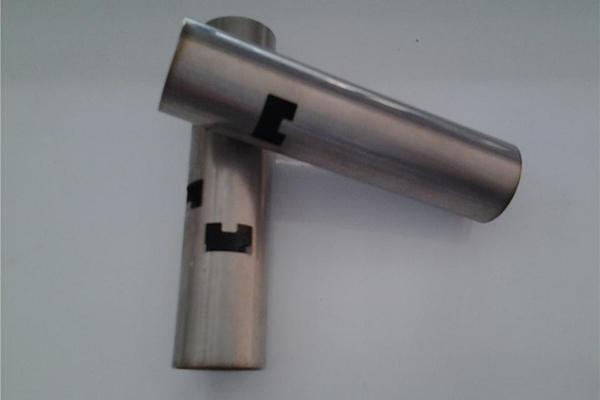

레이저 가공 실례:
레이저 커팅 카본 스틸 튜브
레이저 커팅 튜브
레이저 드릴링 튜브 커팅
레이저 튜브 커팅
사각 튜브 레이저 커팅
스테인레스 스틸 튜브 레이저 커팅
두꺼운 강철 레이저 커팅
튜브 레이저 커팅 및 펀치
제품 특징 1. 본 파이버 레이저 커팅 머신은 사각 관, 원형 관, 편평한 관 및 판금 커팅을 사용할수 있습니다.
2. 갠트리 크레인 이중 서보 모터는 독일의 기어 및 랙 변속기와 결합되어 탁월한 커팅 성능과 안정성을 제공합니다.
3. 자동 중심 지그 시스템은 이송 파이프의 안정된 가공을 보장하여 제품의 고정밀도 및 고품질의 절차를 보장합니다.
4. 정밀 가공 치수는기존 가공 장비를 대체할수 있고 예를 들어 톱 커팅 및 펀칭입니다.
5. 정밀 다이얼로 안장 모양의 튜브 지지대는 6m 튜브 커팅이 변형되지 않도록 보장합니다.
